Все виды трапов и ревизионных систем, стандартно выполнены из нержавеющей стали марки V2A (AISI304) или марки V4A (AISI316). Вид трапа зависит от класса нагрузки, количества отводимой воды, а также от параметров конструкции (например толщины перекрытий ). Трапы сливные выполнены из стали толщиной 1,5-2 мм. Для получения высококачественных сварных швов сварка элементов проводится в среде аргона, после чего наступает процесс травления.
Корпус имеет закругленную форма и ограничивает оседание загрязнений и гарантирует лёгкую очистку. Место сварного шва, специально полируется для того чтобы края не были острыми. Это предохраняет рабочего от повреждений во время монтажа или чистки.
Решётки - доступны в разных формах, величине и с разными видами отделки. Решётки подбираются в зависимости от класса нагрузки и места монтажа трапа. Предлагаем следующие виды решёток: ячеистая антискользящая, лестничная, пластинчатая и из перфорированной стали.
Ковши для осадка применяются в случае большого количества постоянных загрязнений в канализационных водах.
Сетки применяются при небольших количествах постоянных загрязнений.
Сифоны функциональны и просты в обслуживании. Гарантируют хороший доступ к канализационным трубам, легко очищаются и дают возможность проверки герметичности системы.
Фланцы применяются по мере надобности отведения воды с уровня пола.

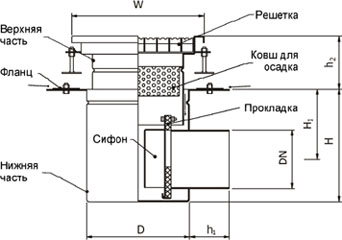

Условные обозначения
- W -профессиональный трап с квадратной головкой
- D -профессиональный трап с круглой головкой
- Wm -трап мини с квадратной головкой
- Dm -трап мини с круглой головкой
- Wl -трап для ванной с квадратной головкой
GDE JE:
- XXX - верхние параметры трапа
- YYY - диаметр стока
- V - вертикальный
- H - горизонтальный
- 1 - одноэлементный
- 2 – двухэлементный
- B - решётка из перфорированной жести
- “K”- ячеистая решётка противоскользящая
- “D” - лестничная решётка
- “P” - пластинчатая решётка
- “S” - пластинчатая решётка с прокладкой (так называемое «герметичное покрытие»)
Преимущества трапов:
- Возможность выбора решётки в зависимости от применения и класса нагрузки.
- Несложный монтаж.
- Благодаря соответствующей конструкцией, и применимостью сифонов, каждый трап является по сути ревизией для канализационных стоков.
- Простая конструкция.
- Легко поддерживается чистота трапа.
Подбор соответствующего трапа производится, руководствуясь двумя основными параметрами:
- Количеством отводимых канализационных вод (соответствует подбор диаметра стока и размера верхней части трапа).
- Величиной, типом и интенсивностью нагрузки несущего элементом является решётка (которая в зависимости от вида и высоты выдерживает заданную нагрузку).

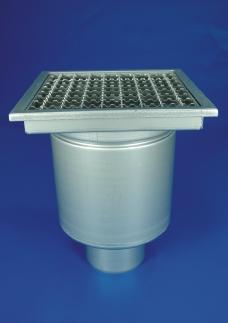

Трапы профессиональные вертикальные с квадратной головкой (одноэлементные)
| Артикул | W200/110V1 | W250/110V1 | W300/160V1 | W400/200V1 | |
| номер в каталоге | 0005110 - * | 001110 - * | 001160 - * | 001200 - * | |
| параметры [mm] | DN | 110 | 110 | 160 | 200 |
| H | 205 | 245 | 245 | 365 | |
| h1 | 90 | 90 | 90 | 90 | |
| D | 157 | 195 | 255 | 352 | |
| W | 200×200 | 250×250 | 300×300 | 400×400 | |
Трапы профессиональные вертикальные с квадратной головкой (двухэлементные)
| Артикул | W200/110V2 | W250/110V2 | W300/160V2 | W400/200V2 | |
| номер в каталоге | 0006110 - * | 002110 - * | 002160 - * | 002200 - * | |
| параметры [mm] | DN | 110 | 110 | 160 | 200 |
| H | 170 | 210 | 210 | 320 | |
| h1 | 90 | 90 | 90 | 90 | |
| h2 | 50-100 | 50-160 | 50-160 | 50-160 | |
| D | 157 | 195 | 255 | 350 | |
| W | 200×200 | 250×250 | 300×300 | 400×400 | |
Трапы профессиональные горизонтальные с квадратной головкой (одноэлементные)
| Артикул | W200/75H1 | W250/110H1 | W300/160H1 | W400/200H1 | |
| номер в каталоге | 007075 - * | 003110 - * | 003160 - * | 003200 - * | |
| параметры [mm] | DN | 75 | 110 | 160 | 200 |
| Н | 235 | 245 | 295 | 355 | |
| H1 | 160 | 170 | 195 | 235 | |
| h1 | 90 | 90 | 90 | 90 | |
| D | 157 | 195 | 255 | 350 | |
| W | 200x200 | 250x250 | 300x300 | 400x400 | |
Трапы профессиональные горизонтальные с квадратной головкой (двухэлементные)
| Артикул | W200/75H2 | W250/110H2 | W300/160H2 | W400/200H2 | |
| номер в каталоге |
008075 - * | 004110 - * | 004160 - * | 004200 - * | |
| параметры [mm] | DN | 75 | 110 | 160 | 200 |
| н | 200 | 210 | 260 | 320 | |
| H1 | 125 | 135 | 160 | 200 | |
| h1 | 90 | 90 | 90 | 90 | |
| h2 | 50-100 | 50-160 | 50-160 | 50-160 | |
| D | 157 | 195 | 255 | 350 | |
| W | 200x200 | 250x250 | 300x300 | 400x400 | |
*Типы решёток: (к соответствующему номеру трапа в каталоге, нужно добавить тип решётки)
 |
|
Трапы профессиональные вертикальные D255/110V1 с круглой головкой
| Артикул | D255/110V1 | |
| номер в каталоге | 009110 - * | |
| параметры [mm] | DN | 110 |
| Н | 245 | |
| h1 | 90 | |
| D | 195 | |
| Ø | 255 | |
Трапы профессиональные вертикальные D255/110V2 с круглой головкой
| Артикул | D255/110V2 | |
| номер в каталоге | 010110 - * | |
| параметры [mm] | DN | 110 |
| Н | 210 | |
| h1 | 90 | |
| h2 | 50-160 | |
| D | 195 | |
| Ø | 255 | |
Трапы профессиональные горизонтальные D255/110H1 с круглой головкой
| Артикул | D255/110H1 | |
| номер в каталоге | 011110 - * | |
| параметры [mm] | DN | 110 |
| Н | 245 | |
| Н1 | 170 | |
| H | 90 | |
| D | 195 | |
| Ø | 255 | |
Трапы профессиональные горизонтальные D255/110H2 с круглой головкой
| Артикул | D255A10H2 | |
| номер в каталоге | 012110 - * | |
| параметры [mm] | DI4 | 110 |
| Н | 210 | |
| Н1 | 135 | |
| h1 | 90 | |
| h2 | 50-160 | |
| D | 195 | |
| Ø | 255 | |
*К каталоговому номеру надо добавить соответствующий символ решётки.
 |
|
Трап профессиональный вертикальный D255/110V1S с герметическим покрытием (одноэлементный)
Трап профессиональный горизонтальный D255/110H1S с герметическим покрытием (одноэлементный)
| Артикул | D255/110V1S | D255/110H1S | |
| номер в каталоге | 009110S | 010110S | |
| параметры [mm] | DR | 110 | 110 |
| Н | 245 | 245 | |
| Н1 | - | 170 | |
| h1 | 90 | 90 | |
| D | 195 | 195 | |
| Ø | 255 | 255 | |
Для трапов с герметическим покрытием применяется пластинчатая решётка толщиной 8 мм с окружной прокладкой.
Решётка пластинчатая тип решётки - S
